Автомобільні датчики: довідник напруги для швидкої діагностики

Як відомо, під час діагностики електронних систем автомобіля важливо не лише зчитати код помилки, а й розуміти, чи відповідає сигнал датчика нормальному робочому діапазону.

Ми підготували наочний довідник напруги основних автомобільних датчиків, який можна використовувати як швидку шпаргалку під час перевірки автомобіля.

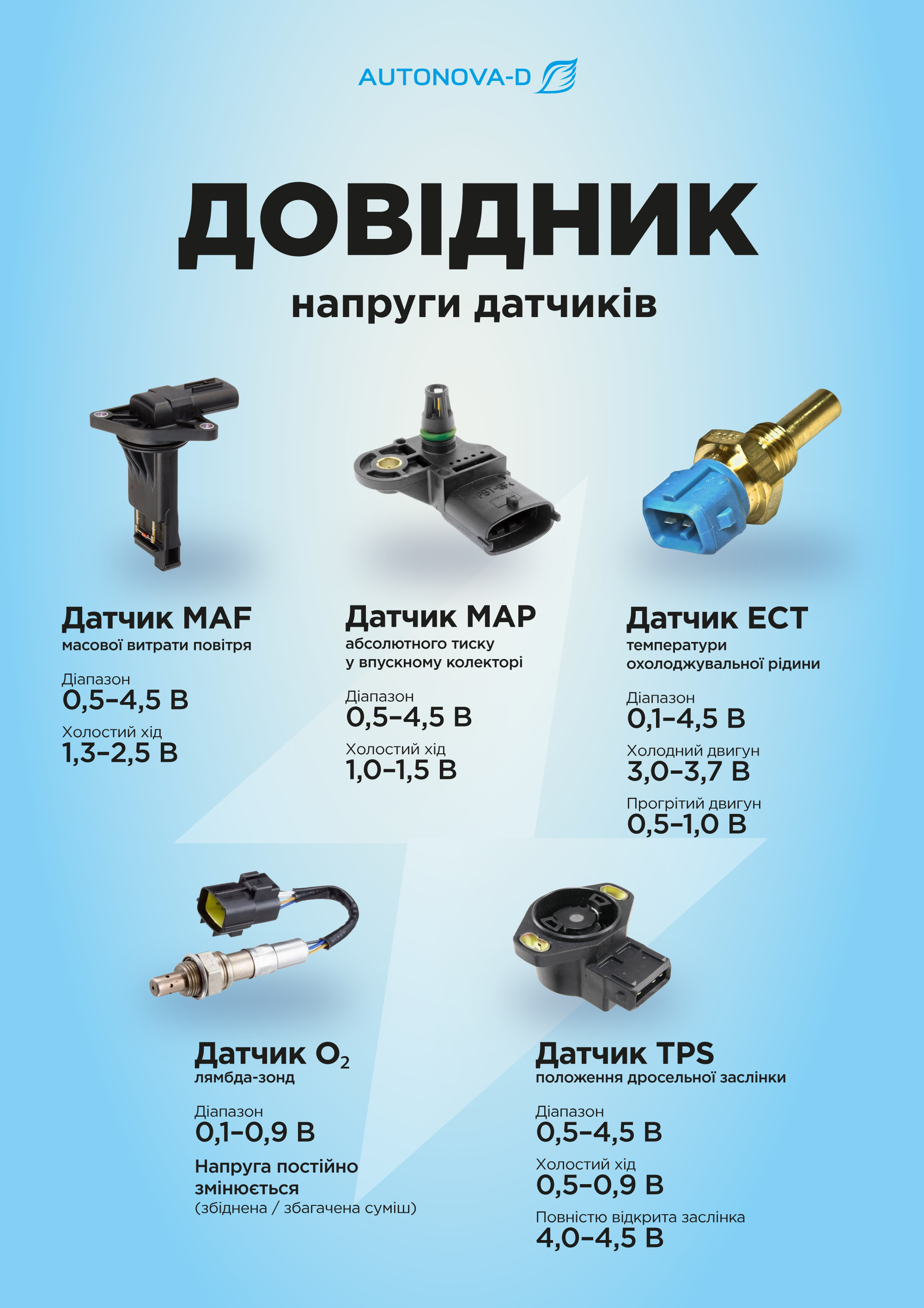

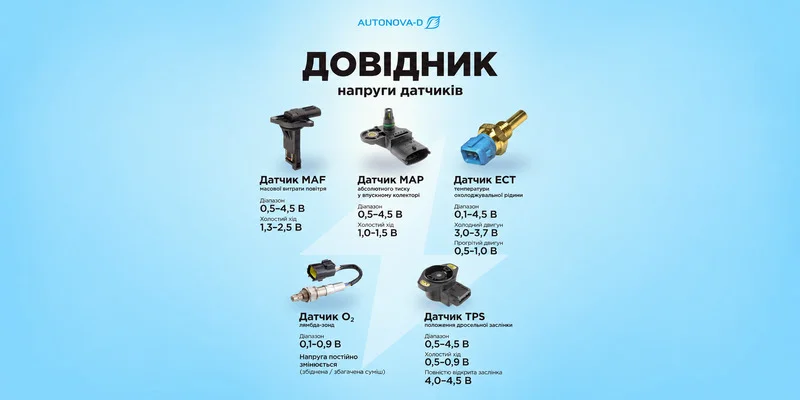

У постері зібрані орієнтовні робочі значення для:

• MAF — датчика масової витрати повітря;
• MAP — датчика абсолютного тиску у впускному колекторі;
• ECT — датчика температури охолоджувальної рідини;
• O₂ — лямбда-зонда;
• TPS — датчика положення дросельної заслінки.

Для окремих датчиків також наведені характерні значення залежно від режиму роботи двигуна — наприклад, на холостому ходу, на холодному чи прогрітому двигуні або при повністю відкритій дросельній заслінці.

Матеріал зручно зберегти на робочому комп’ютері або роздрукувати для робочої зони діагноста чи автоелектрика — щоб швидко звіряти показники під час перевірки.

Важливо: наведені значення є орієнтовними. Фактичні робочі діапазони можуть відрізнятися залежно від конструкції датчика, автомобіля та системи керування двигуном. Під час діагностики варто звірятися з технічною документацією конкретної моделі.

Завантажити постер (зображення) можна за посиланням.

Якщо ви бажаєте отримати друковану версію у вигляді плаката, напишіть нам на [email protected]
